定義

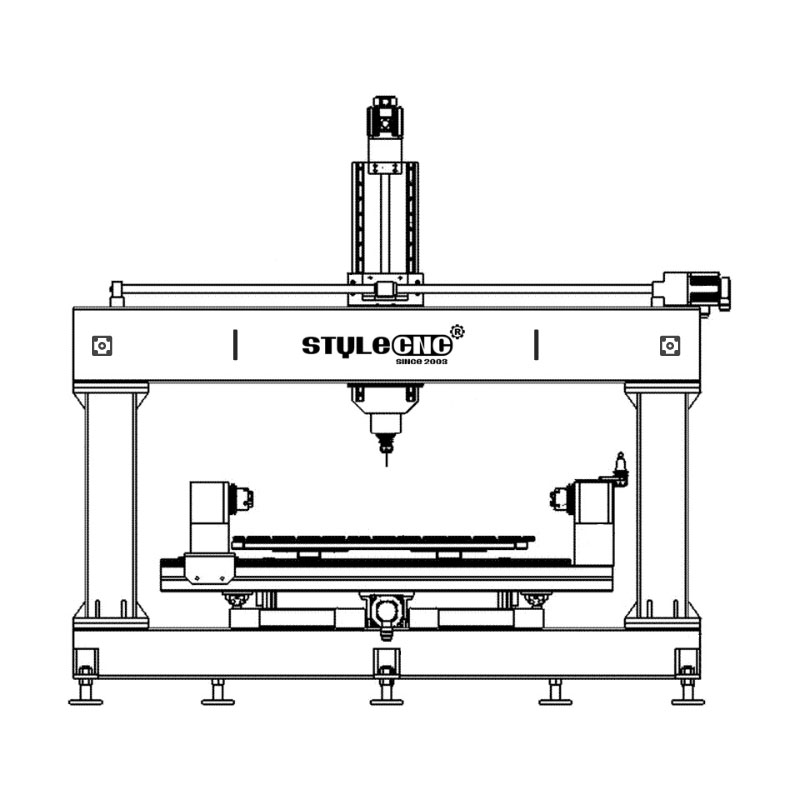

四軸數控雕刻機是一種自動計算機控制機床，其主軸旋轉 180° 沿 X 軸或 Y 軸進行3D基于普通三軸機床的圓弧銑削和切割。
第四軸數控雕刻機是一套自動化機床套件，配有計算機數控系統，用于浮雕和板材切割，并增加了第四軸（旋轉軸）用于3D圓柱銑削。
另外，四軸數控機床又分為四軸三聯動和四聯動，并不是說加了旋轉，就是四軸聯動機床，只有具有旋轉軸和四軸聯動的計算機控制系統，才可以稱為真正的四軸數控機床。由于第四個旋轉軸的旋轉運動，3D實現圓柱、圓弧、圓周面的加工。真正的四軸機床可以切割木材、泡沫、石材、漢白玉、人體、佛像、雕塑、工藝品、家具等。四軸是指XYZA、XYZB或XYZC，四軸聯動，四軸可以同時工作。如果機床只有3個進給軸（X、Y、Z），可以手動將Y軸替換為旋轉軸，最多只能三軸聯動，這是一臺四軸數控機床，也是通常所說的偽四軸。在使用上，可以加工平面、浮雕、圓柱體。如果機床有4個進給軸（X、Y、Z、A），可以四軸聯動，可以加工平面、浮雕、圓柱體、非標三維圖案、轉角等。3D圖案。
應用
? 木工：硬木家具的浮雕、鏤空雕刻。
? 家具：木門、櫥柜、板式、辦公家具、實木家具、桌椅門窗、
? 廣告：廣告標牌、標識制作、亞克力切割、塑料成型、及各種廣告裝飾材料。
? 木工：音響、游戲柜、電腦桌、縫紉機、樂器。
? 板材加工：絕緣件、塑化工件、PCB、保齡球軌道、樓梯、抗倍特板、環氧樹脂、ABS、PP、PE、其它碳素混合物。
? 四軸數控機床應用于鋁切割行業，鋁板，鋁塑板，鋁蜂窩板，鋁型材，3D機加工藝、波浪板制作、異形人造板材切割、LED、霓虹燈開槽字面切割、吸塑燈箱模具制作、亞克力、銅板、PVC板、人造石、MDF、膠合板等板材切割銑削。
功能
? 支持A/C代碼格式及特殊M代碼控制。
? 可定制、可編輯的I/O接口，為用戶提供廣泛的開發平臺。
? 智能加工記憶功能，支持?jǐn)帱c(diǎn)續切。
? 抗干擾能力更強，并通過了多項CE測試。
? 具有參數備份及恢復功能，有效防止重要參數的丟失。
? 輕松處理圓柱體、棱柱體、多面體等復雜項目。
? 專業從事3D玉雕，3D石雕、佛像、樓梯柱、沙發、桌腿、樓梯欄桿、紡錘。
規格
| 品牌 | STYLECNC |
| 工作臺尺寸 | 2' x 3', 2' x 4', 4' x 4', 4' x 6', 4' x 8', 5' x 10', 6' x 12' |
| 軸 | 四軸，第四軸 |
| 能力 | 2D加工、2.5D加工、3D加工 |
| 材料 | 木材、鋁、銅、黃銅、金屬、石材、泡沫、塑料 |
| 類型 | 業余愛好家用型和商業用工業型 |
| 軟件 | ArtCAM、Type3、Cabinet Vision、CorelDraw、UG、Solidworks、MeshCAM、AlphaCAM、UcanCAM、MasterCAM、CASmate、PowerMILL、Fusion360、Aspire、AutoCAD、Autodesk Inventor、Alibre、Rhinoceros3D |
| 控制器 | Mach3、Mach4、Ncstudio、OSAI、西門子、Syntec、LNC、FANUC |
| 價格范圍 | 2,580.00 - 38,000.00 美元 |
| 定制服務 | X、Y、Z軸工作區域 |
| 選配部件 | 旋轉裝置、集塵器、真空泵、冷卻系統、伺服電機、Colombo 主軸 |
成本
四軸數控銑床套件（包括旋轉四軸型號）的價格會因工作臺尺寸、品牌、功能和性能而有很大差異，通常在 5,280 美元到 36,800 美元之間。入門級機型價格較低，適合業余愛好者，而具有高級功能的工業級機型價格則較高。
In 2025，旋轉四軸數控雕刻機工作臺的平均成本約為 5,680 美元，而3D四軸數控雕刻機的價格至少在12,000美元左右。您應該選擇4軸進行旋轉雕刻和切割，還是4軸進行3D表面銑削？您必須了解購買它的用途，并規劃預算，然后決定花多少錢才能滿足您的業務需求。
贊成＆反對
? 無需展開曲面即可計算旋轉切削路徑。
? 無需反復旋轉工件，一次性完成刀具路徑計算。
? 減少精加工余量，刀具路徑可分層粗加工。
? 實現局部旋轉加工，可設定角度范圍和長度范圍。
? 受夾具精度的影響，不規則旋轉工件的加工通常采用多面旋轉定位加工，而不同加工方向之間總會存在銜接。
? 無定位關節旋轉雕刻采用旋轉主軸整體方式，機器生成自動封閉的旋轉切割軌跡。
三軸與四軸
三軸數控機床只有3個坐標軸，X，Y和Z，而4軸套件比3軸套件多一個分度頭。分度頭是用于加工復雜產品的常用附件。最好的輔助工具，由操作系統控制，可以與其他軸實現聯動。它主要用于工件的分度和定位加工。分度裝置一般位于機床主軸上。通常情況下，機床有3個基本軸，X，Y和Z。其他旋轉和進給軸是第四軸。后者可以實現刀庫的定位，旋轉工作臺和分度頭的旋轉定位，更先進的系統還可以與基本軸進行插補操作，實現4軸和5軸聯動。
三軸機床即使通過工作臺水平旋轉，也無法加工很多表面。在這方面，四軸機床優于三軸機床。在編程方面，三軸和四軸之間的差異基本相同。會操作三軸機床的操作人員可以很快上手四軸數控機床的操作，操作差異不會差太多。
四軸與五軸
4軸聯動、5軸聯動一般是指控制系統的聯動控制軸數，4軸聯動首先必須有1個可控軸，且4個軸可以同時進行插補運動控制，即4個軸可以實現同時聯動控制，同時聯動時的運動速度為合成速度，并不是單獨的運動控制，是空間中一點同時經過4個軸運動到達空間中另一點，同時從起點運動到終點，同時停止，中間各個軸的運動速度是控制器根據編程速度進行運動插補，各個軸的速度由算法內部合成。對于4軸加工中心來說，就是X、Y、Z軸加上一個旋轉軸A（也可以是B或者C，A、B、C的定義是分別對應繞X、Y、Z軸的旋轉，一般第4軸是繞X軸旋轉的A軸或者繞Y軸旋轉的B軸，這個要看實際機床上第4軸的安裝位置），而這個第4軸不僅可以獨立運動，還可以和另外一個軸或者4個軸或者這2個軸同時進行聯動。有的機床有4個軸，但是只能獨立運動，只能作為分度軸，也就是旋轉到一定角度后就會停止并鎖住，這個軸不參與切削過程，只起到分度的作用，唯一的類型只能叫4軸4聯動。同樣，四軸聯動機床的總軸數可以不止3軸，可以是4軸，也可以是4軸以上，但其聯動軸數最多為5軸。
5軸加工是指機床上至少有5個坐標軸（3個直線坐標和2個旋轉??坐標），在計算機數控系統的控制下同時加工。聯動是指各軸以一定的速度同時到達某一設定點。5軸聯動就是5個軸都聯動。5軸機床是一種高科技、高精度的機床，專門用于加工復雜的曲面。這種機床系統對一個國家的航空、航天、軍事、科研、精密設備、高精度醫療設備等行業都有用。
什么是第四軸（旋轉軸）？
第四軸又稱數控分度頭，是一種將工件夾緊在卡盤上或兩個頂尖之間，并使其旋轉、分度和定位的機床附件。機床增加第四軸的好處是，可以使刀具加工的平面更加廣泛，減少工件的重復裝夾，提高工件的整體加工精度，有利于簡化工序，提高生產效率。
具體來說，第四軸可以完成三軸數控機床無法一次性完成的任務，通過旋轉實現產品的多面加工，大大提高了加工效率，減少了裝夾次數，縮短了生產時間。
? 旋轉角度可同時對多個表面進行加工，提高了工件整體的加工精度，有利于簡化工序，提高生產效率。
? 3個軸分別是X，Y，Z3個直線移動坐標，第4軸一般是旋轉軸，這樣會造成刀具和工件之間有一個角度偏移，也就是刀具軸線和工件表面法線形成一個角度。一來可以擴大加工范圍，二來可以使加工條件更好。
如何使用旋轉軸（第四軸）？
第一步、直接放在平臺上，這樣龍門架就不需要加高了，雕刻平面的時候也不會影響平臺尺寸，旋轉軸可以隨時放上去和取下來。
第二步、放好平臺的側面，轉軸的直徑影響龍門架是否加高，直徑大的話龍門架需要加高，直徑10cm的話就不需要了。
第三步、臺面下沉，臺面整體下沉，把旋轉軸放在平臺下面，如果雕刻平面的話，就把平臺放在旋轉軸上進行雕刻。
